泣き所はスターター・クラッチ

スターターは元気に回るのにクランキング出来ない、ギャラギャラと異音がするだけ。これはV-MAX1200のメジャートラブルの一つ。フライホイール・マグネトーにスターターの動力を伝えるワンウェイ・クラッチが滑ってる症状です。

まず左フットレスト、シフトペダルを取り外します。

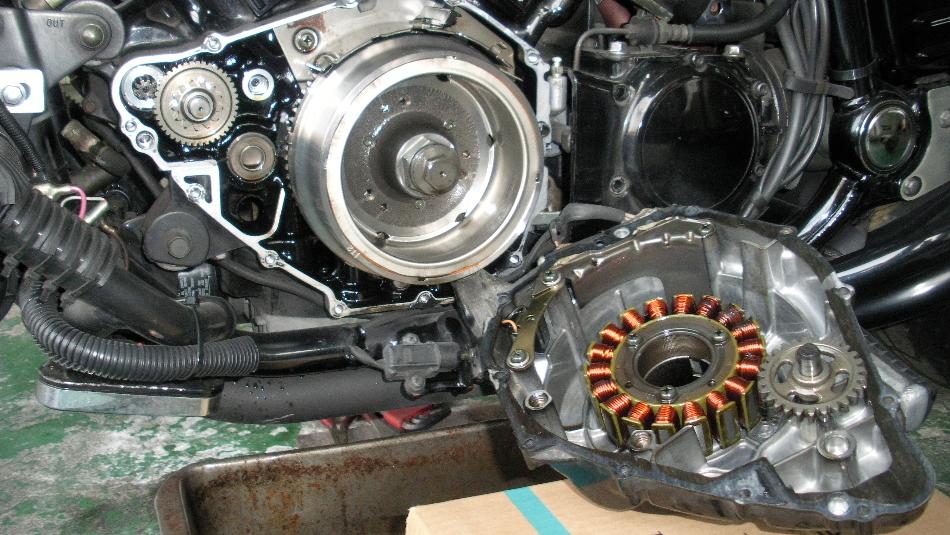

エンジン・オイルを抜いてクランクの左カバーを外すとご覧のマグネトーが現れます。センターのボルトはインパクトを使って反時計方向に緩めました。

マグネトーの取り外し

画像下部中央左側のプラーをマグネトーにかませインパクトで締めこんで抜きました。かなりトルクが要ります、このくらいガッチリしたプラーでないと工具自体が破損しかねません。また、作業する床面と自分のすねの前にはラバーすのこ等衝撃を緩和するものを用意すべき。重いマグネトーがクラッチごと一気に飛び出して来ます。

スネに傷のある男にならんよーに☆



クラッチはマグネトーとボルト３本で組み合わされてます。





スターター・クラッチとアイドラー・ギア

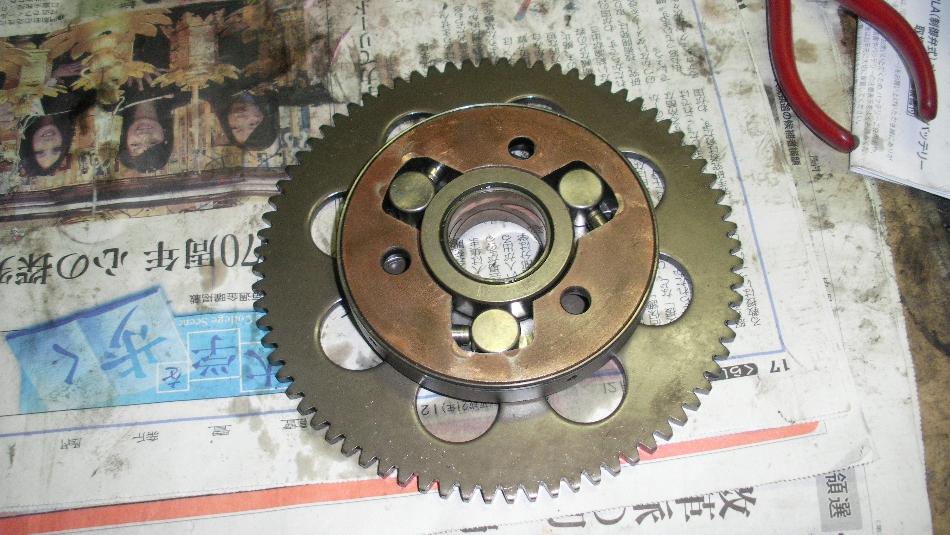

 これは参考までにマグネトーから取り外したクラッチを、アイドラー・ギアとケース内でどう組み合わされているか、はめこんで撮影したものです。エンジンの回転でスターターが駆動されてしまわないようワンウエイ・クラッチになっています。



クラッチ内の三つのローラーが、スターターが駆動する方向にアイドラー・ギアが回された時のみクラッチ摺動面と圧着して動力を伝えます。



→（b）へ続く
